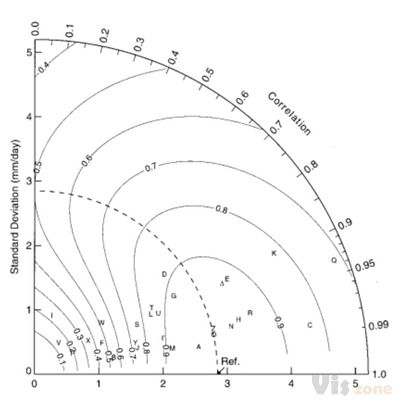

泰勒图.
Taylor diagram
泰勒图是一种数学用图，由卡尔·E·泰勒(KarlE.Taylor)于1994年发明的这张图,2001年发表《Summarizing multiple aspects of model performance in a single diagram (在单一图形里面评估模型的多个因素)》。
01何时使用
- 它用于根据三个统计量(皮尔逊相关系数、均方根误差(RMSE)和标准差)来量化建模行为和观察行为之间的对应程度，这三个统计量分别是：皮尔逊相关系数、均方根误差(RMSE)和标准差。
泰勒图以可视化图形方式指示系统、过程或现象的几个近似表示(或模型)中哪一个最真实，便于不同模型的比较评估。
它用于根据三个统计量(皮尔逊相关系数、均方根误差(RMSE)和标准差)来量化建模行为和观察行为之间的对应程度，这三个统计量分别是：皮尔逊相关系数、均方根误差(RMSE)和标准差。
泰勒图变体
- 延伸到第二个“象限”，以容纳为负数的相关性；
- 将尺寸量的归一化，以便将“观测”点绘制在沿x轴与原点的单位距离处，并且不同字段(具有不同单位)的统计数据可以显示在单个曲线图中
- 省略图上的等值线，以便更容易地看到绘制点；
- 使用箭头连接图表上的两个相关点。例如，可以从表示较旧版本的模型的点到较新版本的点绘制一个箭头，这样可以更容易地更清楚地指示模型是否正在朝着观察定义的“真理”方向移动
