Chord Diagram

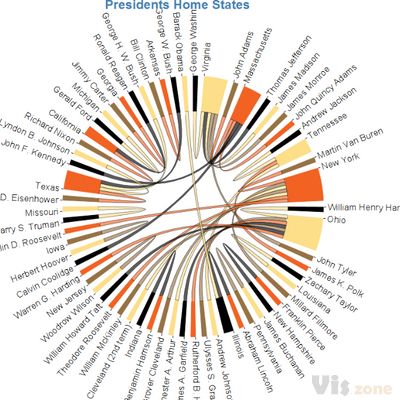

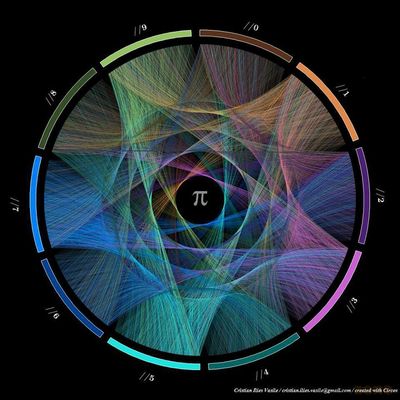

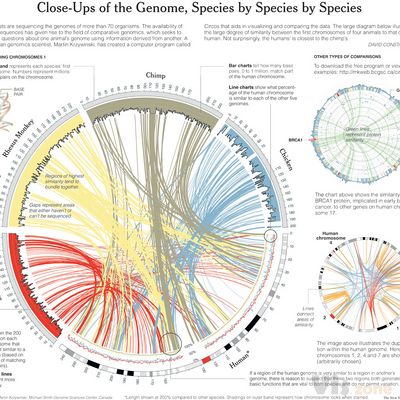

弦图 (Chord Diagram) 是一种显示 数据矩阵 中 内部数据之间 相互关系的图形可视化方法。 在弦图内，数据围绕一个圆呈放射状排列，数据点之间的关系通常绘制为连接数据的圆弧。

01何时使用

  • 主要用于数据内部关联分析，每条数据之间都有连通的可能性。

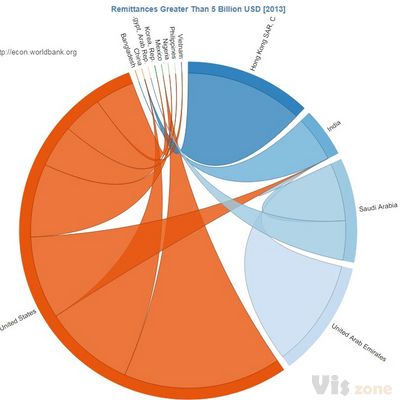

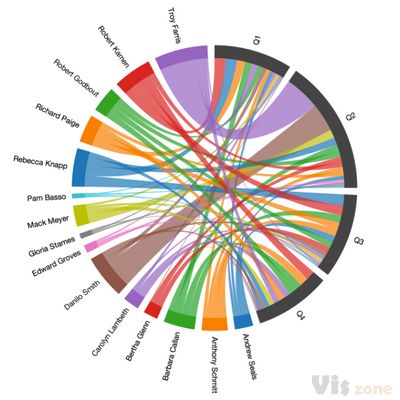

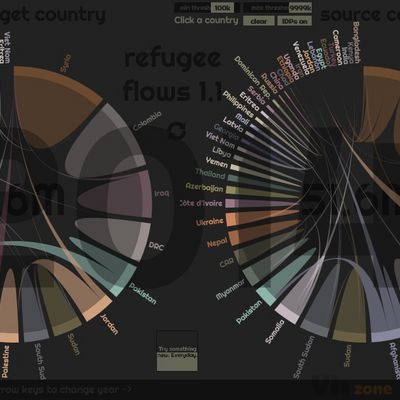

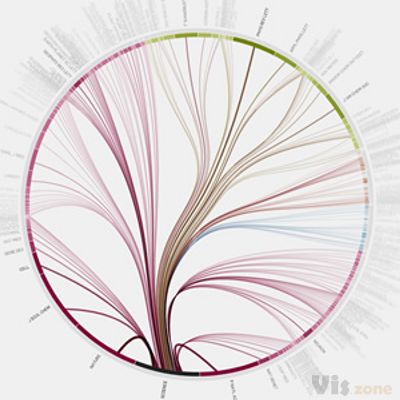

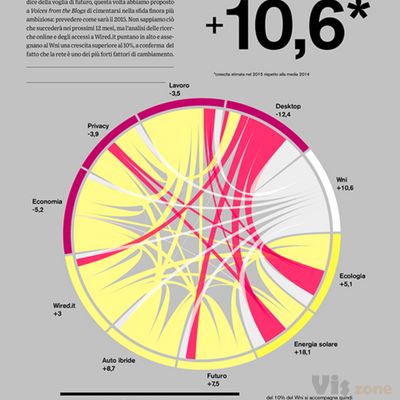

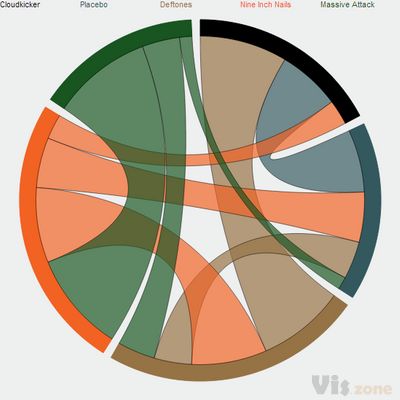

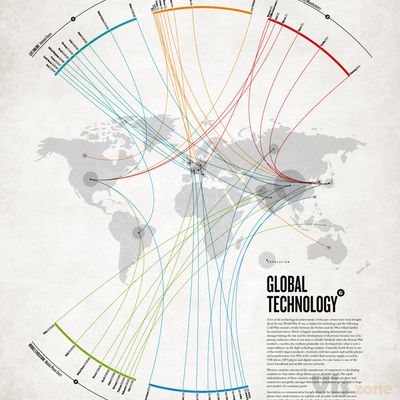

数据内部探索可视化

组成成分

  1. 节点 围绕着圆周分布.
  2. 点与点之间以弧线或贝塞尔曲线彼此连接，代表 连接关系。
  3. 通过每个 圆弧的大小比例 表示连接 分配数值
  4. 可以用 颜色 将数据分成 不同类别，有助于进行比较和区分
  5. 弦图的缺点是过于混乱，尤其是当要显示太多连接的时候。

02建议与注意

主要用于数据内部关联分析，每条数据之间都有连通的可能性。 二维的数据通常数据为 x*y 的矩阵格式。无向的数据矩阵像九九乘法表一样，A↔B 与 B↔A 意义一至 ，有向的数据A↔B 和 B↔A 有不同的意义。

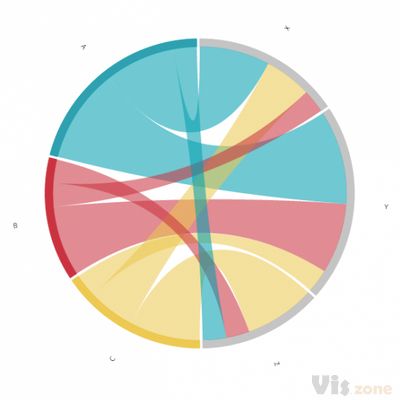

弦图 原理图
